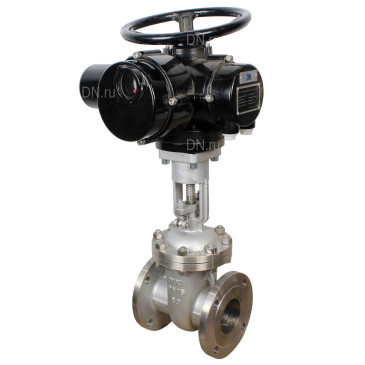

Задвижка клиновая DN.ru 30нж964нж Ду150 Ру25 фланцевая с выдвижным шпинделем, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, управление - электропривод DN.ru MT-N-030EM 220В в городе Москва

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие.

Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижки клиновой DN.ru 30нж964нж Ду150 Ру25 фланцевая, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, с выдвижным шпинделем, управление - электропривод DN.ru MT-N-030EM 220В

• Номинальное давление - 25 бар
• Номинальный диаметр - 150 мм
• Тип присоединения - фланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Диаметр болтовых отверстий на одном фланце - 25 мм
• Среда - вода, пар, масла
• Тип управления - электропривод
• Вид уплотнения - двустороннее
• Применение - водоснабжение, пароснабжение, Системы отопления
• Тип задвижки - Клиновая
• Клин - двухдисковый
• Температура рабочей среды - от -30°С до 560°С
• Цвет - серый
• Присоединение - фланцевое
• Управление - электропривод
• Вес запорной арматуры - 60 кг
• Способ монтажа - вертикальный
• Тип запорного органа - клиновый
• Модель арматуры - 30нж964нж
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 6″
• Крутящий момент на валу арматуры - 270 Нм
• Тип ISO-фланца арматуры - Тип А
• Размер квадратного сечения - 100x100 мм
• Диаметр вала - 32 мм
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Наличие ковера - нет
• Наличие опорной плиты под ковер - нет
• Наличие Т-образного ключа - нет
• Страна производитель - Китай
• Гарантия - 1 г
• Вес - 85.8 кг

Задвижка клиновая DN.ru 30нж964нж Ду150 Ру25 фланцевая с выдвижным шпинделем, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, управление - электропривод DN.ru MT-N-030EM 220В

Габариты и размеры задвижки клиновой DN.ru 30нж964нж Ду150 Ру25 фланцевая, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, с выдвижным шпинделем, управление - электропривод DN.ru MT-N-030EM 220В:

• Dn - 150 мм
• D - 300 мм
• D1 - 250 мм
• D2 - 218 мм
• L - 350 мм
• L1 - 470 мм

Эскиз габаритов и размеров задвижки клиновой DN.ru 30нж964нж Ду150 Ру25 фланцевая, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, с выдвижным шпинделем, управление - электропривод DN.ru MT-N-030EM 220В

Таблица деталей и материалов задвижки клиновой DN.ru 30нж964нж Ду150 Ру25 фланцевая, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, с выдвижным шпинделем, управление - электропривод DN.ru MT-N-030EM 220В:

Эскиз деталей и материалов задвижки клиновой DN.ru 30нж964нж Ду150 Ру25 фланцевая, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графит, с выдвижным шпинделем, управление - электропривод DN.ru MT-N-030EM 220В

Технические параметры электропривода DN.ru MT-N-030EM 220В

• Тип электропривода - Многооборотный
• Модель электропривода - MT-N-030EM 220В
• Форма вала по ОСТ - пятикулачковая муфта
• Тип присоединения по ОСТ - Б
• Частота вращения выходного вала - 24 об/мин
• Температура окружающей среды - от -30°С до 70°С
• Крутящий момент - 300 Нм
• Степень защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Датчик обратной связи - Концевые выключатели
• Тип ISO фланца - Тип Б
• Напряжение питания - 220 В
• Номинальный ток - 2.5 А
• Номинальная мощность - 550 Вт
• Бренд электропривода - DN.ru
• Страна производитель - Китай
• Вес - 25.8 кг

Электропривод DN.ru MT-N-030EM 220В

Габариты и размеры электропривода DN.ru MT-N-030EM 220В:

• H - 290 мм
• W - 365 мм
• L1 - 470 мм
• D1 - 135 мм
• D2 - 108 мм
• DxD - 122х122 мм
• 4–M - 4–M12
• d1 - 45 мм
• d2 - 57 мм
• f - 15 мм
• h - 8 мм
• h1 - 7 мм
• h2 - 22 мм

Эскиз габаритов и размеров электропривода DN.ru MT-N-030EM 220В

Схема устройства электропривода DN.ru MT-N-030EM 220В:

Эскиз схемы устройства электропривода DN.ru MT-N-030EM 220В
